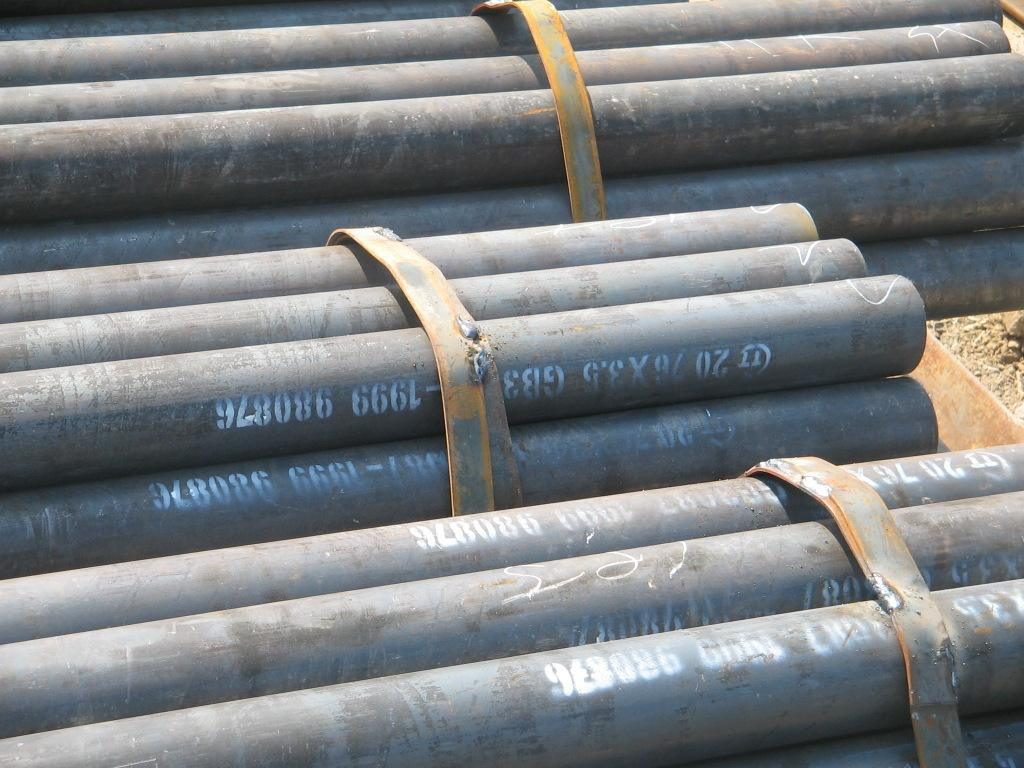

ZT380钻探用无缝钢管
地质钻探用无缝钢管：地质钻探用钢管（YB235-70）是供地质部门进行岩心钻探使用的钢管，是一种具有中空截面、周边没有接缝的长条钢材。钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水及某些固体物料的管道等。按用途可分为钻杆、钻铤、岩心管、套管和沉淀管等。
为探明地下岩层结构、地下水、石油、天然气及矿产资源情况，利用钻机打井。石油、天然气开采更离不开打井，地质钻探用石油钻探用无缝钢管是钻井的主要器材，主要包括岩芯外管、岩芯内管、套管、钻杆等。由于钻探用管要深入到几千米地层深度工作，工作条件极为复杂，钻杆承受拉、压、弯曲、扭转和不均衡冲击载荷等应力作用，还要受到泥浆、岩石磨损，因此，要求管材必须具有足够的强度、硬度、耐磨性和冲击韧性，钢管用钢用“DZ”（地质的汉语拼音字头）加数字一代表钢屈服点表示，常用的钢号有DZ45的45MnB、50Mn；DZ50的40Mn2、40Mn2Si；DZ55的40Mn2Mo、40MnVB；DZ60的40MnMoB、DZ65的27MnMoVB。钢管都以热处理状态交货。
地质钻探用无缝钢管执行标准
地质钻探用钢管属于无缝钢管，属于无缝钢管的YB235-70，地质钻探用钢管是供地质部门进行岩心钻探使用的钢管，按用途可分为钻杆、钻铤、岩心管、套管和沉淀管等。
常用无缝钢管标准
无缝钢管执行标准1、结构用于无缝钢管：GB8162-992、输送流体用来地缝钢管：GB8163-993、锅炉用无缝钢管：GB3087-19994、锅炉用高压无缝源管：GB5310-95（ST45.8-ⅲ型）5、化肥设备用高压无缝钢管：GB6479-19996、地质钻探用百无缝钢管：YB235-707、石油钻探用无缝钢管：YB528-658、石油裂化用无缝钢管：GB9948-889、石油钻铤专用无缝管：YB691-7010、汽车半轴用无缝钢管：GB3088-199911、船舶用无缝钢管：GB5312-199912、冷拔冷轧精密无缝钢管：GB3639-199913、各种合金度管16Mn、27SiMn、15CrMo、35CrMo、12CrMov、20G、40Cr,12Cr1MoV,15CrMo.
地质钻探用无缝钢管用途钻杆
地质管用途钻杆：钻孔工具中连接钻头、用以传递动力的杆件。 钻柱通常的组成部分有：钻头、钻铤、钻杆、稳定器、专用接头及方钻杆。钻柱的基本作用是：(1)起下钻头；(2)施加钻压；(3)传递动力；(4)输送钻井液；(5)进行特殊作业：挤水泥、处理井下事故等。
ZT380钻探用无缝钢管钻杆
无缝钢管钻杆(Drill pipe)：钻孔工具中连接钻头、用以传递动力的杆件。
钻柱通常的组成部分有：钻头、钻铤、钻杆、稳定器、专用接头及方钻杆。钻柱的基本作用是：(1)起下钻头；(2)施加钻压；(3)传递动力；(4)输送钻井液；(5)进行特殊作业：挤水泥、处理井下事故等。钻铤(drill collar)：处在钻柱的最下部，是下部钻具组合的主要组成部分。其主要特点是壁厚大（一般为38~53mm,相当于钻杆壁厚的4~6倍），具有较大的重力和刚度，它在钻井过程中主要起以下几方面的作用：（1）给钻头施加钻压；（2）保证压缩条件下的必要强度；（3）减轻钻头的振动、摆动、和跳动等，使钻头工作平稳；（4）控制井斜。
金刚石岩芯钻探用无缝钢管
(1)尺寸规格和允许偏差见表688-表690。
表 6-88金刚石岩芯钻探用无缝钢管的尺寸规格 (mm)
钻孔公称系列 | 岩芯外管 | 岩芯内管 | 套管 | 钻杆 | 备注 | ||||||||
D | d | S | D | d | S | D | d | S | D | d | S | ||
28 | 27 | 22.5 | 2.25 | 20.5 | 18 | 1.25 |
|
|
| 25 | 17 | 4 |
|
36 | 35 | 29 | 3 | 26.5 | 23 | 1.75 | 45 | 38 | 3.5 | 33 | 23 | 5 |
|
46 | 45 | 38 | 3.5 | 35 | 31 | 2 | 58 | 49 | 4.5 | 43 | 3l | 6 |
|
59 | 58 | 51 | 3.5 | 47.5 | 43.5 | 2 | 73 | 63 | 5 | 54 | 42 | 6 |
|
75 | 73 | 65.5 | 3.75 | 62 | 56.5 | 2.75 | 89 | 8l 78.5 | 4 5.25 | 67 | 55 | 6 |
|
9l | 89 | 8l | 4 | 77 | 70 | 3.5 | 108 | 99.5 97.5 | 4.25 5.25 | 67 | 55 | 6 |
|
46 | 45 | 36 | 4.5 | 31 | 27 | 2 | 58 | 49 | 4.5 | 43.5 | 34 | 4.75 |
|
59 | 58 | 49 | 4.5 | 43 | 38 | 2.5 | 73 | 63 | 5 | 55.5 | 46 | 4.75 | 绳索取芯 |
75 | 73 | 63 | 5 | 56 | 51 | 2.5 | 89 | 81 78.5 | 4 5.25 | 71 | 6l | 5 <钢管/td> |
|
注：钢管的通常长度为3～6m。
表6-89钢管外径和壁厚的允许偏差
外径D | 壁厚S | ||
尺寸／mm | 允许偏差 | 尺寸／mm | 允许偏差 |
>30 | ±0.30mm | <3 | +l％ -10 |
30～50 | ±O.40mm | ||
≥3 | +12％ -10 | ||
>50 | ±l％ | ||
注：1.钢管的弯曲度每米不得大于1mm.
2.钢管的圆度和壁厚不均应分别不超过钢管外径和壁厚的允许偏差。
表6-90绳索取芯用钻杆的钢管内径和壁厚允许偏差
内径d | 壁厚S | ||
尺寸／mm | 允许偏差 | 尺寸／mm | 允许偏差 |
>40 | ±0.30mm | 所有尺寸 | ±10％ |
40～50 | ±O.40mm | ||
>50 | ±O.8％ | ||
(2)牌号和化学成分见表6-91。
表6-91金刚石岩芯钻探用无缝钢管的牌号和化学成分
钢级 | 牌号 | 化学成分(质量分数)(％) | |||||||
C | si | Mn | S | P | M0 | V | B | ||
≤ | |||||||||
DZ40 | 45MnB | 0.42～0.49 | O.20～0.40 | 1.10～1.40 | 0.040 | 0.040 |
|
| 0.001～0.0035 |
50Mn | 0.48～0.56 | 0.17～O.37 | 0.70～1.00 |
|
|
| |||
DZ50 | 40Mn2 | O.37～O.44 | O.20～O.40 | 1.40～1.80
|
|
|
| ||
40Mn2Si | O.37～0.45 | O.40～0.7O | 1.30～1.80 |
|
|
| |||
DZ55 | 4Mn2M0 | O.38～0.45 | O.20～O.35 | 1.50～1.80
| 0.20～O.30 |
|
| ||
40MnVB | 0.37～0.44 | O.20～0.40 | 1.10～1.40 |
| 0.05～0.10 | 0.00l～O.004 | |||
DZ60 | 45MnMoB | 0.41～O.49 | O.17～O.37 | O.90～1.20 | 0.20～O.30 |
| O.00l～O.005 | ||
DZ65 | 27MnMoOVB | 0.22～0.32 | O.17～0.37 | 1.20～1.60
| O.030～0.50 | O.08～O.15 | 0.00l～0. 005 | ||
(3)力学性能见表6-92。
表6-92金刚石岩芯钻探用无缝钢管的力学性能
钢 级 | 屈服点ós／MPa | 抗拉强度ób／MPa | 伸长率δ5(％) |
≥ | |||
DZ40 | 390 | 635 | 14 |
DZ50 | 490 | 685 | 12 |
DZ55 | 540 | 735 | 12 |
DZ60 | 590 | 765 | 12 |
DZ65 | 635 | 785 | 12 |
DZ75 | 735 | 835 | 10 |
注：1.屈服点小于或等于590MPa的钢管，须经正火交货；屈服点大于590MPa的钢管须经正火加回火交货。热轧钢管可用控制终轧温度代替正火。
2.经双方协议，也可采用调质处理交货。
(4)用途适用于制造用于金刚石钻探用无缝钢管钻杆、岩心管、套管。
